Khởi động mềm chống cháy nổ QBZ 200 (khởi động điện từ chân không)



1.      Thông số kỹ thuật bộ khởi động mềm chống cháy nổ QBZ 200 (khởi động điện từ chân không)



Dòng sản phẩm:	Khởi động mềm điện từ chân không chống cháy nổ QBZ
Model sản phẩm:	QBZ-200
Xuất xứ :	Trung Quốc
Bảo hành :	1 năm
Kích thước :	500 * 360 * 610mm
Model :	QBZ-200/660 (380)
Công suất định mức :	460- 60 – 118 KW
Điện áp định mức :	1140, 660, 380V
Giấy chứng nhận :	MA và EX.

QUÝ KHÁCH CÓ THỂ THAM KHẢO THÊM MỘT SỐ SẢN PHẨM CÓ LIÊN QUAN

CỦA CÔNG TY CỔ PHẦN HASOCO VIỆT NAM

– Khởi động từ chống cháy nổ QBZ-30

– Khởi động mềm điện từ chống cháy nổ QBZ-60

– Khởi động mềm điện từ chống cháy nổ QBZ-80

– Khởi động từ chông cháy nổ QBZ-120

– Đèn led chống cháy nổ 50w

– Đèn led chống cháy nổ 100w

– Đèn led chống cháy nổ 150w

– Đèn led chống cháy nổ 200w

– Quạt chống cháy nổ FB-500 (BTS-500)

– Quạt chống cháy nổ FB-600 (BTS-600)

– Quạt chống cháy nổ FB-750 (BTS-750)

2.      Phạm vi áp dụng khởi động mềm chống cháy nổ QBZ 200 (khởi động điện từ chân không):

• Thiết bị được sử dụng trong các mỏ than có chứa khí nổ (mêtan) và than cám.
• Hệ thống cung cấp điện ba pha trung tính với điện áp danh định 1140V, 660V hoặc 380V với điện áp xoay chiều và tần số 50Hz. Dòng điện danh định 60A.
• Sản phẩm có thể điều khiển khởi động hoặc dừng động cơ không đồng bộ ba pha và có thể thay đổi thứ tự pha sau động cơ dừng tải.
• Bộ khởi động điện từ chân không đảo ngược chống cháy nổ QBZ sử dụng bộ bảo vệ toàn diện với các chức năng bảo vệ quá tải, ngắn mạch, rò rỉ, khóa pha.

3.      Tính năng sản phẩm khởi động mềm chống cháy nổ QBZ 200 (khởi động điện từ chân không):

1. Mạch chính sử dụng công tắc tơ chân không, có tuổi thọ cao và hiệu suất đáng tin cậy.
2. Sử dụng thiết bị giám sát máy tính vi mô loại WTB-1 tự phát triển, các chức năng toàn diện, ổn định và đáng tin cậy.
3. Có thể được sử dụng bởi một tổ hợp duy nhất hoặc tổ hợp do chương trình điều khiển.
4. Có giao diện RS-485, hiện thực hóa chức năng bốn khoảng cách: điều tiết từ xa, đo lường từ xa, tín hiệu từ xa, điều khiển từ xa
5. Sử dụng dây điều khiển đơn giản và cấu trúc cửa đóng mở nhanh, dễ bảo trì hơn.

4. Thông số kỹ thuật của khởi động điện từ chân không chống cháy nổ QBZ cùng chủng loại khác:

5. Môi trường sử dụng và điều kiện làm việc của khởi động mềm chống cháy nổ QBZ 200 (khởi động điện từ chân không)

– Độ cao không vượt quá 2000m, áp suất khí quyển xung quanh là 80 ～ 110Kpa;

– Nhiệt độ môi trường hoạt động là -5oC ～ 40oC;

– Độ ẩm của không khí xung quanh không quá 95% (ở 25 ° C);

– Dưới các mỏ than có nguy cơ nổ hỗn hợp khí mêtan và bụi than;

– Trường hợp không có rung lắc và sốc đáng kể;

– Góc lắp đặt với mặt phẳng thẳng đứng không vượt quá 15 ° C, nhưng các sản phẩm cơ khí không được nhỏ hơn góc nghiêng làm việc lớn của máy chủ;

– những nơi không có nước nhỏ giọt;

– trong môi trường khí và hơi nước mà không làm hỏng lớp cách điện;

– mức độ ô nhiễm: 3

6. Đặc điểm cấu trúc và nguyên lý làm việc khởi động mềm chống cháy nổ QBZ 200 (khởi động điện từ chân không)

6.1 Tổng quan về cấu trúc khởi động mềm chống cháy nổ QBZ 200 (khởi động điện từ chân không)

Bộ khởi động bao gồm vỏ bọc flameproof và công tắc tơ chân không AC. Công tắc cách ly, nút điều khiển, biến áp điều khiển, bộ bảo vệ JDB, cầu chì và bộ bảo vệ quá áp.

Vỏ máy khởi động có dạng hình trụ với phần đế nhô ra và nắp. Vỏ và thân vỏ áp dụng cấu trúc dừng kiểu nắp xoay. Có một hộp nối ở phần trên của vỏ để nhập và xuất cáp.

Phía bên phải của vỏ được trang bị tay cầm để vận hành công tắc ngắt kết nối và nút dừng cục bộ.

Có một thiết bị khóa liên động cơ học đáng tin cậy, đảm bảo rằng vỏ vỏ không thể mở được khi đóng ngắt kết nối. Chỉ khi nhấn nút dừng, mạch chính bị ngắt và tay cầm ngắt kết nối được chuyển đến vị trí “phút”, nó có thể được thoát ra bằng một công cụ đặc biệt Cần khóa liên động, mở nắp hộp.

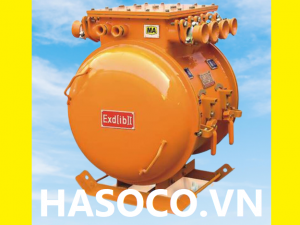

Không có khóa điện đáng tin cậy giữa hai công tắc tơ trong khoang chính để đảm bảo rằng hai công tắc tơ có thể được đóng cùng một lúc. Bộ khởi động được cung cấp một đoạn giới thiệu dưới vỏ, và cũng có thể được cài đặt cố định. Sự xuất hiện của bộ khởi động được thể hiện trong hình đính kèm.

6.2 Nguyên lý điện khởi động mềm chống cháy nổ QBZ 200 (khởi động điện từ chân không)

Bộ khởi động điện từ chân không chống nổ ( có thể đảo ngược) (sau đây gọi là bộ khởi động) chủ yếu áp dụng cho các mỏ than ngầm có hỗn hợp khí nổ và bụi than.

Trong các hệ thống cung cấp điện có AC 50Hz và điện áp lên đến 1140/660 (380) V. Nó được sử dụng để khởi động, dừng và đảo ngược động cơ cảm ứng lồng sóc ba pha flameproof để điều khiển từ xa tần số và điện áp tương ứng.

Bộ ngắt kết nối của bộ khởi động có khả năng ngắt nhất định.

Bộ khởi động cũng có các chức năng bảo vệ như quá tải, ngắn mạch, mất pha, chặn điện áp và rò rỉ, và hấp thụ quá áp.

Áp dụng cho việc khởi động, dừng hoặc đảo chiều của động cơ không đồng bộ lồng sóc ba pha được điều khiển từ xa trong mỏ than có nguy cơ nổ khí than và bụi than.

Trong hệ thống cung cấp điện với AC 50Hz, điện áp định mức 1140/660, 380V Để kiểm soát, nó đặc biệt thích hợp cho hoạt động thường xuyên và tải nặng trong máy móc và thiết bị khai thác than.

Hai chức năng

Có thể sử dụng kết hợp quay số và cài đặt bánh răng để sửa đổi cài đặt của dòng điện định mức, nó có các chức năng bảo vệ như ngắn mạch, quá tải, hỏng pha, hấp thụ quá áp, chặn rò rỉ, v.v., nó

Có thể nhận ra điều khiển từ xa và điều khiển ngược.
