Chậu rửa tay Y tế loại bồn rửa 1 vòi giá rẻ cho bệnh viện phòng khám

1. Chậu rửa tay Y tế là gì?

Chậu rửa tay y tế là thiết bị rửa tay chuyên dụng được sử dụng chủ yếu trong các bệnh viện, phòng khám. Đây là thiết bị được sản xuất với vai trò giúp đảm bảo an toàn vệ sinh và tiệt trùng. Thiết bị được làm 100% từ chất liệu Inox 304 có khả năng chống gỉ và chống ăn mòn cao. Được trang bị bộ đèn UV và bộ lọc 3 cấp giúp tiệt trùng đến 99% vị khuẩn trong nước.

Thiết bị có hai phương thức vận hành là tự động và thủ công.

Dưới đây, CÔNG TY CỔ PHẦN HASOCO VIỆT NAM xin giới thiệu dòng sản phẩm Chậu rửa tay Y tế HASOCO như sau:

2. Thông tin sơ bộ Chậu rửa tay Y tế loại bồn rửa 1 vòi giá rẻ cho bệnh viện phòng khám

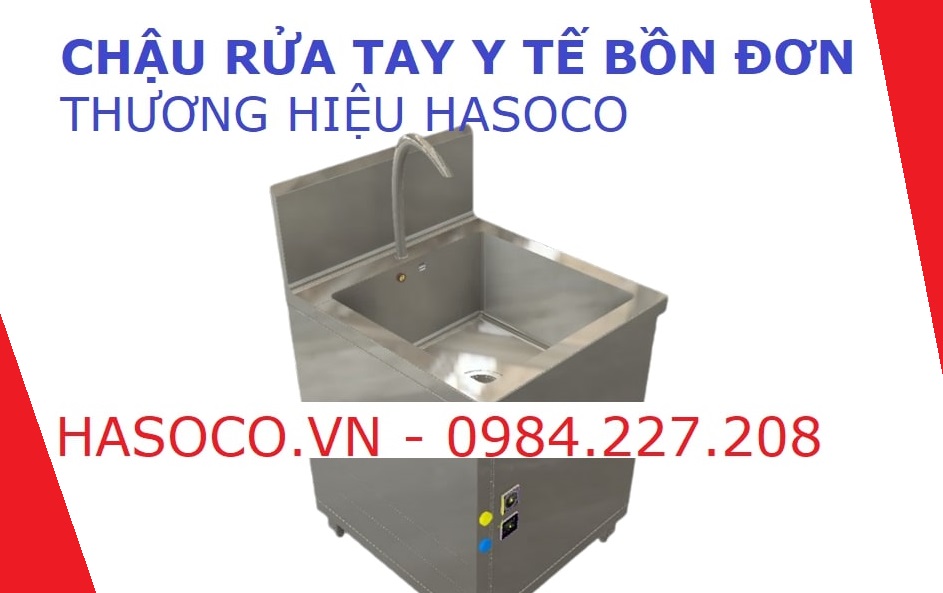

3. Hình ảnh thực tế Chậu rửa tay Y tế loại bồn rửa 1 vòi giá rẻ cho bệnh viện phòng khám

4 .Cấu tạo Chậu rửa tay Y tế loại bồn rửa 1 vòi giá rẻ cho bệnh viện phòng khám

• Thân chậu (được làm hoàn toàn bằng Inox).
• Vòi nước.
• Chân dậm (thiết kế để có thể sử dụng được ngay cả khi mất điện).
• Bộ lọc nước có đèn UV diệt khuẩn.
• Các thiết bị điện trong bảng mạch điều khiển gồm : Aptomat, rơ le trung gian, nguồn tổ ong 24VDC, tụ hóa 4700, đèn báo, timer MA4N-A, bộ đếm COUNTER/TIMER LC4-P41NA, cảm biến hồng ngoại, van điện từ, cầu đấu, dây điện.

5. Một số chức năng của sản phẩm Chậu rửa tay Y tế loại bồn rửa 1 vòi giá rẻ cho bệnh viện phòng khám

5.1 Chức năng cảm biến hồng ngoại

• Cảm biến hồng ngoại dùng ánh sáng hồng ngoại để xác định khoảng cách tới vật cản.
• Sử dụng nguồn 1 chiều 24VDC.
• Khoảng cách phát hiện trong khoảng từ 0~30cm, có thể điều chỉnh khoảng cách qua biến trở.
• Gồm có 3 dây nâu-xanh-đen.
• Dây nâu-xanh là 2 dây nguồn, dây nâu nối với nguồn dương 24VDC, dây xanh nối với nguồn âm 0VDC.
• Dây màu đen là dây tín hiệu đầu ra.

5.2 Chức năng timer MA4N-A

• Timer MA4N-A dùng để định thời gian diệt khuẩn của đèn UV và thời gian xả nước.
• Xoay núm để điều chỉnh thời gian.

5.3 Chức năng đếm thời gian hoạt động của đèn UV diệt khuẩn LC4-P41NA

• Dùng để đếm chính xác hời gian chiếu sáng của đèn UV, từ đó sẽ báo khi nào cần thay thế đèn UV đảm bảo khả năng diệt khuẩn của đèn UV luôn trong trạng thái tốt nhất.
• Bộ đếm có 5 nút thao tác cơ bản:
• MD: phím chức năng lựa chọn chế độ vận hành.
• Ba nút sang trái/lên/xuống: phím chuyển đổi các lựa chọn.
• RST: phím reset.

5.4 Chức năng đèn báo Chậu rửa tay Y tế loại bồn rửa 1 vòi giá rẻ cho bệnh viện phòng khám

Gồm có 2 đèn báo :

• Đèn màu xanh báo đèn UV đang hoạt động và vòi nước đang xả.
• Đèn màu vàng báo thời gian đèn UV đã tới giới hạn và cần phải thay thế.

5.5 Chức năng van điện từ

– Chức năng chính của van điện từ là dùng để đóng mở nước khi có tín hiệu từ cảm biến

5.6 Chức năng bộ lọc nước

• Bộ lọc 3 cấp kết hợp với đèn UV tiệt trùng đảm bảo diệt vi khuẩn đến 99%, cấp nước cho chậu rửa.

6. Nguyên lý hoạt động Chậu rửa tay Y tế loại bồn rửa 1 vòi giá rẻ cho bệnh viện phòng khám

• Bật Aptomat cấp nguồn cho mạch điều khiển, khi cảm biến hồng ngoại phát hiện tay người thì van điện từ sẽ mở ra, nước sẽ được xả ra ngoài. Thời gian xả tùy theo người cài đặt (15s), đồng thời khi đó bộ đếm sẽ hoạt động và bắt đầu đếm thời gian diệt khuẩn của đèn UV. Đèn báo màu xanh báo đèn UV và van điện từ đang hoạt động, đèn màu vàng báo khi nào cần thay đèn UV.
• Ngoài ra, thiết bị vẫn có thể sử dụng được bình thường ngay cả khi mất điện nhờ có chân dậm được đặt dưới chậu rửa.

7. Cách sử dụng cài đặt thông số của timer MA4N-A và bộ đếm counter/timer LC4-P41NA

Cài đặt timer MA4N-A

• Dùng tua vít để xoay ốc (1):
• Chú ý: Khi xoay ốc 1 sẽ có sự thay đổi của các mốc thời gian (2) và đơn vị thời gian (3), có 4 đơn vị tính thời gian như sec(giây), min(phút), hrs(giờ), 10h.

Cài đặt chế độ vận hành của MA4N-A, ta xoay ốc (4). Có tất cả 6 chế đồ vận hành tương ứng A B C D E:

• Chế độ A: chế độ “ON DELAY”_ sau 1 khoảng thời gian từ lúc timer có điện thì tiếp điểm thường mở sẽ đóng lại.
• Chế độ B: chế độ “FLICKER OFF START”_ sau 1 khoảng thời gian từ lúc timer có điện thì tiếp điểm thường mở sẽ đóng lại và cũng với một khoảng thời gian đó sau khi tiếp điểm thường mở đóng lại sẽ lại mở ra, quá trình cứ tiếp diễn như thế đến khi có tín hiệu RESET hoặc mất điện.
• Chế độ C: chế độ “INTERVAL”_ sau khi có điện thì tiếp điểm thường mở sẽ đóng lại, sau 1 khoảng thời gian thì tiếp điểm thường mở lại mở ra.
• Chế độ D: chế độ “SIGNAL ON/OFF DELAY”_ sau khi timer có điện thì tiếp điểm thường mở sẽ đóng lại và sau một khoảng thời gian tiếp điểm thường mở sẽ được mở ra, khi timer mất điện tiếp điểm thưởng mở cũng sẽ đóng lại và sau 1 khoảng thời gian đặt trước tiếp điểm đó sẽ được mở ra quá trình cứ tiếp diễn như thế đến khi có tín hiệu RESET.
• Chế độ E: chế độ “OFF DELAY”_ sau khi có điện thì tiếp điểm thường mở sẽ đóng lại, sau khi mất điện 1 khoảng thời gian thì tiếp điểm thường mở lại mở ra.
• Chế độ F: chế độ “FLICKER ON START” _ngay từ lúc timer có điện thì tiếp điểm thường mở sẽ đóng lại và cũng với một khoảng thời gian đó sau khi tiếp điểm thường mở đóng lại sẽ lại mở ra, quá trình cứ tiếp diễn như thế đến khi có tín hiệu RESET hoặc mất điện.
• Khi chọn xong các chế độ ta xoay núm xoay để chỉnh thời gian.

Bộ đếm LC4-P41NA

 *Các thao tác cài đặt cơ bản:

• B1: Nhấn giữ nút MD khoảng 3s màn hình hiển thị lựa chọn các chức năng hiện ra như hình:
• B2: Để cài đặt chế độ đếm thời gian ta nhấn nút 2 lần, màn hình hiển thị như hình bên dưới, nhấn nút MD để xác nhận và chuyển chế độ.
• B3: Sau khi nhấn nút MD màn hình hiển thị như bên dưới, trong chế độ ta nhấn nút để chọn giá trị 60, sau khi chọn xong ta nhấn nút MD để chọn và chuyển sang chế độ tiếp theo.
• B4: Tiếp theo chọn giới hạn đếm , nhấn nút để chuyển đổi sang giới hạn đếm khác nhau, ta chọn như hình, sau đó nhấn nút MD để kết thúc và chuyển sang chế độ tiếp theo.
• B5: Chọn kiểu đếm , nhấn nút để chuyển đổi sang kiểu đếm thời gian khác nhau, nhấn nút  4 lần để chọn chế độ  ( chế độ cộng dồn thời gian), nhấn nút MD để chọn và chuyển sang chế độ tiếp theo.
• B6: Nhấn tiếp nút MD để chuyển đến chế độ lưu giá trị thời gian nhấn nút để chọn  như hình bên dưới.
• B7: Nhấn giữ nút MD khoảng 3s để quay lại màn hình chính ban đầu.
• B8: Chọn thời gian giới hạn đếm, nhấn nút để chuyển sang ô cài đặt thời gian giới hạn. Sử dụng 3 nút để thay đổi giá trị cài đặt, cài đặt thông số như hình bên dưới.
• B9: Sau khi cài đặt giới hạn thời gian đếm xong, nhấn nút MD 1 lần nữa để thoát ra và kết thúc cài đặt.
